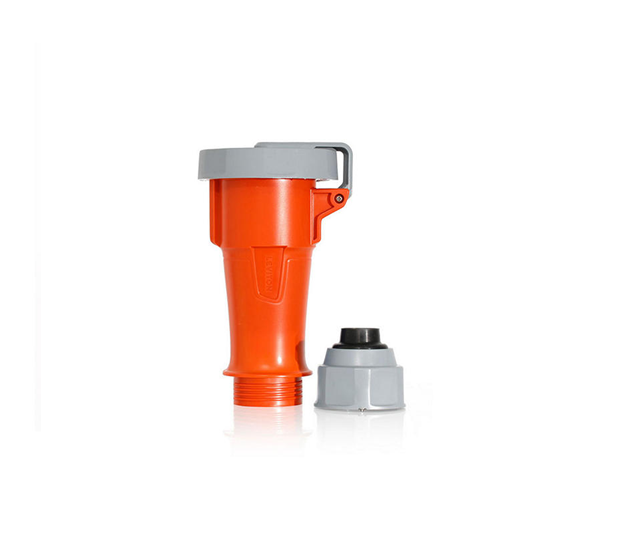

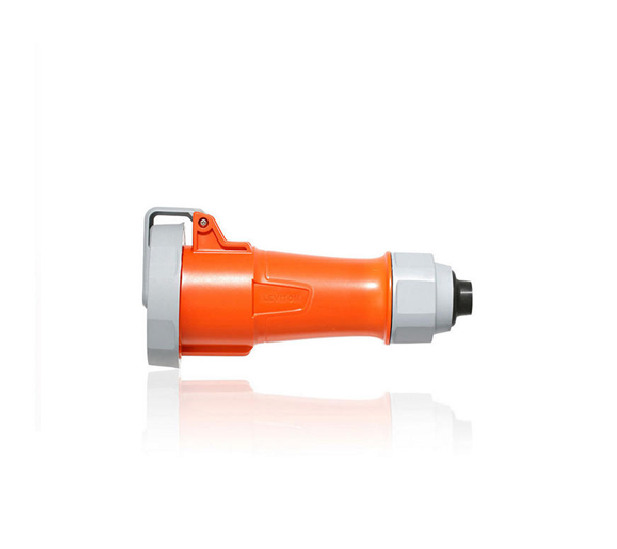

CONECTOR DE CLAVIJA Y MANGA IEC CON MONTAJE DE ABRAZADERA SIN TORNILLOS SERIE LEV 20 A, 277/480 V de 3 fases, 4P, 5W

20 A, 277/480 V de 3 fases, 4P, 5W , Conector de clavija y manga con ensamble de abrazadera sin tornillos, clasificación norteamericana IEC 60309-1 y 60309-2 serie LEV, grado industrial, certificación NSF, IP66/67/68/IP69K, Impermeable - ROJO
Los productos de clavija y manga IEC serie LEV están diseñados para simplificar la instalación, soportar los entornos más hostiles y mejorar la seguridad y productividad:

La abrazadera posterior sin tornillos ahorra tiempo de instalación y añade protección adicional contra el polvo
Clasificaciones superiores de impermeabilidad, que incluyen IP69K para aplicaciones al aire libre/lavado y IP68 exclusivo para la industria para inmersión a largo plazo
Diseño sanitario certificado por NSF, apto para uso en instalaciones de alimentos y bebidas
Los productos de clavija y manga de Leviton son componentes aprobados por UL y adecuados para usar en conjuntos de cableado prefabricados cuando se cablean de acuerdo con UL1007.

Especificaciones eléctricas

Amperaje: 20 A

Interrupción de corriente: certificado para interrupción de corriente con corriente y voltaje de clasificación completa

Voltaje dieléctrico: 3000V durante 1 min.

Resistencia: 5000 ciclos con carga V e I, sin ciclos sin carga (20 A)

Clasificación de potencia: 7,5 CV

Máx. Voltaje: 600V

Prueba de sobrecarga UL20: 50 ciclos

Fase : de 3 fases

Polo: 4

SCCR: 200kA

Elevación de temperatura: elevación máxima de 30 °C a la corriente nominal completa (tras la sobrecarga)

Voltaje: 277/480 V CA

Cable: 5

Especificaciones medioambientales

Resistencia a la corrosión: probado con niebla salina

Inflamabilidad: clasificación V-0 (transportador de contacto), HB o mejor (alojamiento) según UL94

Clasificación IP: IP66, IP67, IP68, IP69K

Tipo de caja NEMA: 3R, 4X, 6P y 12

NSF: 14159-1, Requisito higiénico para el diseño de equipos de procesamiento de carne y aves

Temperatura de funcionamiento: -40 °C a 60 °C

Resistencia UV: carcasas con clasificación F1 estabilizadas contra UV

Especificaciones del material

Tornillos de montaje: acero inoxidable 303

Soporte de contacto: nylon reforzado con vidrio

Grommet/Gasket : NBR/Buna N

Carcasa: nylon modificado contra impactos

Tornillos de terminal: acero inoxidable 303

Especificaciones mecánicas

Torsión de tornillo de abrazadera de cable: 10 in-lb

Rango de conductores: AWG n.o 14 a AWG n.o 10

Torsión de tornillo de montaje de soporte de contacto: 20,3 cm-kg

Prueba de aplastamiento: 250 lb durante 1 min después de -25 °C durante 6 h

Tipo de cabezal de hardware: tornillos de enchufe de estilo hexagonal para terminales, tornillos de combinación para todos los demás

Impacto: Caer de 76 cm 8 veces después de acondicionar a -25 °C, durante 6 horas Caer de 187 cm después de acondicionar a -35 °C, durante 6 horas

Torsión de terminal roscado: 20 in-lb

Características del producto

Posición de reloj: a las 7 en punto

Color: rojo

Configuración: América del Norte

Tipo de producto: conector

Característica: conjunto de abrazadera sin tornillos

Marcas de productos: marca, UL, CE y clasificaciones medioambientales moldeadas. Número de artículo, ampacidad, voltaje, fases, HP, NSF en la etiqueta

Serie: serie LEV

Normas y certificaciones

CE: certificación CE

CSA: CSA C22.2 n.o 182.1-13 (armonizado con UL 1682)

Clasificación IEC: 60309-1, 60309-2

NOM: NOM – Normas de ANCE

RoHS: componentes que cumplen con RoHS

UL: UL 1686 C2, UL 1682

Garantía

Garantía: limitada de 5 años
